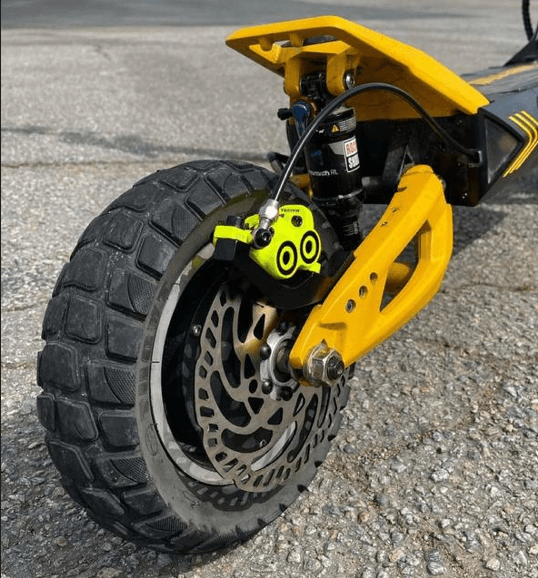

frein à disque trottinette électrique

Tout savoir sur le frein à disque de trottinette électrique

Table des matières
Découvrez notre guide pour maintenir votre système de freinage à disque en parfait état, conçu pour les passionnés de trottinettes électriques qui cherchent à optimiser la sécurité et la performance de leur équipement. Cet article vous fournira des conseils d'experts et des instructions détaillées sur comment installer, entretenir et remplacer les composants essentiels de vos freins à disque. Apprenez à choisir le bon type d'huile de frein en fonction de la marque de vos freins, avec des recommandations spécifiques pour des marques comme Magura, Hope, Nutt, et Zoom. Nous vous guidons à travers les étapes critiques telles que le nettoyage et le déglaçage des plaquettes, le centrage de l'étrier, et le rodage des disques neufs pour garantir un freinage efficace et silencieux.

Présentation des freins à disque pour trottinette électrique

Les freins à disque sont devenus un composant essentiel pour les trottinettes électriques, offrant une performance de freinage supérieure, surtout dans des conditions humides ou poussiéreuses. Le principe de fonctionnement est assez simple mais efficace : lorsqu’on actionne le levier de frein, ce dernier active des pistons situés dans l’étrier de frein. Ces pistons exercent à leur tour une pression sur des plaquettes, qui serrent un disque en acier fixé au moyeu de la roue, générant ainsi une force de friction qui ralentit la trottinette.

Fonctionnement du frein à disque pour trottinette électrique

Il existe deux types principaux de systèmes de freins à disque pour trottinettes électriques :

  1. Les freins à disque mécaniques : Ceux-ci fonctionnent avec un système de câble, similaire à celui des vélos. Lorsque le levier de frein est actionné, il tire un câble qui déplace les plaquettes de frein vers le disque. C’est un système simple et généralement moins cher à entretenir, bien que nécessitant des ajustements périodiques du câble pour maintenir une efficacité optimale.
  2. Les freins à disque hydrauliques : Plus complexes, ces freins utilisent un circuit hydraulique fermé pour transmettre la force du levier de frein aux plaquettes. En pressant le levier, un fluide hydraulique est poussé à travers le système, déplaçant les pistons et serrant les plaquettes contre le disque. Ce type de freinage est plus réactif et offre une puissance de freinage plus constante et moins sujette à l’usure du câble, s’alignant sur les systèmes utilisés dans les motos et les voitures.

Chaque type a ses avantages, et le choix peut dépendre de divers facteurs tels que le type d’utilisation prévu, le budget, et la préférence personnelle en termes de maintenance et de performance de freinage.

Avantages du frein à disque pour trottinette électrique

Les freins à disque offrent plusieurs avantages significatifs qui améliorent l’expérience de conduite et la sécurité sur les trottinettes électriques :

  1. Freinage puissant : Les freins à disque fournissent une puissance de freinage supérieure, ce qui est crucial pour arrêter rapidement une trottinette électrique, surtout à haute vitesse.
  2. Efficacité par tous temps : Contrairement aux freins à patin, qui peuvent perdre en efficacité sous la pluie ou dans la boue, les freins à disque maintiennent leur performance, même dans des conditions humides ou boueuses. Leur position éloignée du sol les protège également des éléments.
  3. Freinage progressif et dosable : Ils permettent un contrôle plus fin et progressif du freinage, offrant ainsi une meilleure gestion de la décélération et augmentant la sécurité.
  4. Indépendance par rapport au voile de la roue : Les performances de freinage ne sont pas affectées par le voilage éventuel de la roue, un avantage notable par rapport aux freins à patin qui s’appuient sur la jante.
  5. Pas d’usure de la jante : Les freins à disque agissent sur un disque en acier et non sur la jante, éliminant l’usure de celle-ci.
  6. Facilité d’utilisation : Le système nécessite moins d’effort physique pour un freinage efficace, ce qui réduit la fatigue lors de trajets longs ou fréquents.
  7. Maintenance réduite : Bien que nécessitant un entretien périodique, les freins à disque sont généralement moins demandant en termes de réglages fréquents par rapport aux systèmes à patin.
  8. Simplicité de réglage : Les ajustements, lorsqu’ils sont nécessaires, sont simples à réaliser pour la plupart des utilisateurs.
  9. Démontage facile des roues : Le système de freins à disque élimine les complications liées aux patins, facilitant le retrait et la remise en place des roues.
  10. Remplacement aisé des plaquettes : Changer les plaquettes de frein sur un système à disque est une opération rapide et simple, ce qui contribue à un entretien moins laborieux.

Ces avantages rendent les freins à disque particulièrement adaptés aux trottinettes électriques, combinant performance, sécurité et facilité d’entretien.

Inconvénients du frein à disque pour trottinette électrique

Bien que les freins à disque offrent de nombreux avantages, ils présentent également certains inconvénients à considérer :

  1. Poids supplémentaire : Les systèmes de freins à disque sont généralement plus lourds que les freins à patin. Cela peut ajouter un poids non négligeable à la trottinette, ce qui peut affecter légèrement sa maniabilité et son autonomie.
  2. Sensibilité à la contamination : Les freins à disque ne tolèrent pas la présence de graisse ou d’huile sur les disques ou les plaquettes. Toute contamination peut sérieusement détériorer la capacité de freinage, nécessitant un nettoyage minutieux pour restaurer l’efficacité.
  3. Entretien plus complexe : Pour les novices en mécanique, l’entretien d’un système de freinage hydraulique peut sembler intimidant. Comparé aux freins à patin, les freins à disque demandent des connaissances plus poussées pour effectuer des réparations ou des réglages corrects.
  4. Nécessité de purger le système hydraulique : Les freins à disque hydrauliques requièrent une purge périodique du liquide de frein pour maintenir leur performance optimale. Cette opération, essentielle pour éliminer les bulles d’air du système, peut être perçue comme un inconvénient en termes de maintenance.
  5. Sensibilité au voilage des disques : Les disques des freins à disque sont sensibles au voilage. Un disque voilé peut entraîner un freinage irrégulier et des vibrations lors de l’utilisation, nécessitant un redressage ou un remplacement du disque.

Ces points montrent que, malgré leur efficacité et leur robustesse, les freins à disque nécessitent une attention particulière et une maintenance régulière pour fonctionner à leur meilleur niveau. Il est important pour les utilisateurs de trottinettes électriques de peser ces inconvénients face aux avantages pour déterminer la meilleure option de freinage selon leurs besoins.

Les freins hydrauliques pour trottinette électrique

Frein Magura MT5e

Les freins à disque hydrauliques représentent une avancée significative en matière de technologie de freinage pour les trottinettes électriques. Ce système utilise un levier connecté à l’étrier par une durite, au sein de laquelle circule un liquide de frein dans un circuit fermé. Voici quelques-uns de leurs principaux avantages :

  1. Performance constante : Contrairement aux systèmes mécaniques, les freins hydrauliques ne sont pas affectés par la poussière ou la boue. Leur conception scellée garantit que les éléments externes n’altèrent pas la qualité du freinage.
  2. Puissance accrue : Le système hydraulique offre un freinage plus puissant et plus précis, ce qui se traduit par une meilleure réponse lors de l’activation du levier. Cela est particulièrement utile dans des situations nécessitant des arrêts rapides ou des contrôles précis de la vitesse.
  3. Fiabilité et confort : Grâce à la fluidité de la transmission hydraulique, le freinage est non seulement plus fiable mais aussi plus agréable à l’usage. Le levier de frein nécessite moins de force, ce qui réduit la fatigue des mains sur de longs trajets.
  4. Maintenance simplifiée : Les réglages des freins hydrauliques sont plus simples à effectuer par rapport aux systèmes mécaniques. En général, l’entretien est minimal, bien qu’une purge périodique soit nécessaire pour maintenir l’efficacité du système. Cette purge, qui consiste à remplacer le liquide de frein et à éliminer les bulles d’air, assure que les freins répondent de manière optimale.

Les freins à disque hydrauliques sont donc un choix excellent pour ceux qui recherchent une solution de freinage performante, fiable et facile à entretenir, bien adaptée à l’usage intensif et aux conditions variées que rencontrent fréquemment les utilisateurs de trottinettes électriques.

Les freins mécaniques pour trottinette électrique

Etrier de frein Xtech HB100

Les freins à disque mécaniques fonctionnent sur un principe similaire aux freins à patin classiques, mais avec quelques adaptations pour l’utilisation sur des disques. Ce système utilise une commande par câble, qui coulisse dans une gaine, pour activer les plaquettes qui pressent contre le disque et ralentissent la trottinette.

  1. Moindre coût initial : Les freins à disque mécaniques sont généralement moins chers à l’achat, ce qui les rend populaires sur les vélos et trottinettes d’entrée et de moyen de gamme. Leur simplicité les rend accessibles pour un large éventail d’utilisateurs.
  2. Efficacité relative : Bien que les freins mécaniques soient efficaces, ils le sont moins que leurs homologues hydrauliques, principalement à cause de l’élasticité et de l’étirement du câble avec le temps. Cela peut conduire à une diminution de la réactivité du freinage et nécessiter des ajustements plus fréquents.
  3. Maintenance régulière nécessaire : Pour maintenir un freinage efficace et en douceur, il est crucial de lubrifier régulièrement les câbles et les gaines. Ce type d’entretien est essentiel pour prévenir la corrosion, réduire l’usure et garantir une performance constante du système de freinage.
  4. Réglages plus fréquents : En raison de la nature du système par câble, les ajustements doivent être effectués plus fréquemment pour compenser l’étirement du câble et l’usure générale. Cela peut nécessiter une certaine connaissance mécanique ou des visites régulières chez un spécialiste pour maintenir un fonctionnement optimal.

Les freins à disque mécaniques offrent une option viable pour ceux qui recherchent une solution de freinage plus abordable et sont prêts à consacrer du temps à l’entretien régulier. Ils constituent un bon compromis entre coût et performance, tout en fournissant une sécurité adéquate pour une utilisation quotidienne.

Quelle utilisation pour une trottinette avec freins à disque ?

Les freins à disque sont particulièrement adaptés à divers environnements et styles de conduite, ce qui en fait un choix idéal pour de nombreux utilisateurs de trottinettes électriques. Voici quelques utilisations typiques :

Off Road (Hors route)

L’utilisation de trottinettes électriques en dehors des routes pavées demande un système de freinage robuste et fiable. Les freins à disque excèlent dans ces conditions :

  • Adaptabilité aux conditions difficiles : Que ce soit sur des chemins de terre, des pistes forestières, ou lors de descentes abruptes, les freins à disque offrent une puissance et une fiabilité essentielles pour gérer les arrêts brusques sans défaillir.
  • Résistance à la boue et à l’humidité : Les freins à disque maintiennent leur efficacité même lorsque de la boue ou de l’humidité est présente, une caractéristique clé pour les environnements hors route.

Route

Pour les trajets urbains ou sur des routes bien entretenues, les freins à disque apportent plusieurs avantages notables :

  • Freinage efficace et rapide : En milieu urbain, où les arrêts fréquents sont la norme (feux de signalisation, trafic dense), les freins à disque assurent un freinage rapide et contrôlé.
  • Sécurité accrue : La capacité des freins à disque à fonctionner de manière optimale par tous temps est particulièrement précieuse en ville, où les conditions routières peuvent rapidement changer.

Les freins à disque sont donc une solution de freinage polyvalente, adaptée à la fois pour l’aventure hors route et pour la sécurité sur la route. Leur performance dans diverses conditions et environnements rend les trottinettes électriques équipées de ce type de freins particulièrement attrayantes pour une gamme étendue d’activités et de besoins.

Choisir un frein à disque pour trottinette électrique

L’étrier de frein

Etrier de frein JAK rouge

L’étrier de frein à disque est un composant clé du système de freinage, et son choix doit être effectué avec soin pour assurer à la fois la performance et la sécurité. Voici quelques considérations importantes lors de la sélection d’un étrier de frein pour votre trottinette électrique :

Installation

L’étrier se fixe sur le châssis de la trottinette ou via un support spécifique appelé support d’étrier. Ce dernier doit être parfaitement compatible avec le modèle de trottinette pour garantir une fixation solide et sécuritaire.

Choix du nombre de pistons

Les étriers de frein à disque sont disponibles en différentes configurations, notamment avec 2 ou 4 pistons :

  • Étriers à 2 pistons : Ces étriers sont généralement plus compacts, plus légers et offrent une grande fiabilité. Leur conception plus simple leur permet d’être moins coûteux et plus faciles à entretenir. Ils conviennent bien pour une utilisation urbaine où les exigences de freinage sont modérées.
  • Étriers à 4 pistons : Offrant une puissance de freinage supérieure, ces étriers sont idéaux pour des conditions plus exigeantes, comme le freinage en descente ou pour les utilisations hors route. Les 4 pistons permettent une meilleure répartition de l’effort sur une plus grande surface de plaquette, ce qui améliore l’efficacité du freinage et réduit l’usure.

Le choix entre un étrier à 2 pistons et un étrier à 4 pistons dépendra largement de votre style de conduite et des conditions dans lesquelles vous prévoyez d’utiliser votre trottinette. Les étriers à 4 pistons sont plus adaptés à ceux qui recherchent une performance maximale et qui utilisent leur trottinette dans des terrains variés et exigeants. En revanche, pour une conduite plus légère et quotidienne, un étrier à 2 pistons pourrait être parfaitement adéquat.

Choisir un disque de frein pour trottinette électrique

Disque de frein 135mm Xiaomi Pro, 2

Le disque de frein est un élément crucial du système de freinage à disque. Voici les facteurs à considérer lors de la sélection d’un disque adapté à votre trottinette électrique :

Diamètre du disque

Le diamètre du disque de frein influe directement sur la performance de freinage :

  • Plus le disque est grand, meilleure est la performance de freinage. Un disque de grand diamètre offre une meilleure dissipation de la chaleur et un levier de freinage accru, ce qui permet un ralentissement plus efficace et rapide. Les disques plus grands sont particulièrement utiles pour les descentes longues ou les usages intensifs qui sollicitent davantage les freins.
  • Choix du diamètre selon l’usage : L’utilisateur doit choisir le diamètre du disque en fonction de son utilisation habituelle, de ses préférences personnelles et de son budget. Des adaptateurs sont disponibles pour permettre l’installation de disques de plus grand diamètre, mais il est crucial de vérifier la compatibilité de ces adaptateurs avec votre trottinette.

Aération du disque

  • Disques perforés et ajourés : Pour éviter le surchauffage lors d’un usage intensif, les disques sont souvent perforés ou ajourés. Ces ouvertures permettent d’évacuer la chaleur plus rapidement, minimisant ainsi le risque d’encrassement des garnitures et réduisant le poids du disque.
  • Prévention du fading : Le fading est une perte de puissance de freinage due à une surchauffe des plaquettes de frein. Les disques aérés aident à maintenir une température plus basse des plaquettes, permettant ainsi de conserver une performance de freinage constante et de réduire les risques de fading.

Fixation au moyeu

  • Système de fixation : Les disques de frein sont généralement fixés au moyeu par un système à 6 trous. L’entraxe, c’est-à-dire la distance entre les trous opposés, est généralement de 44 mm (standard) ou de 48 mm. Il est essentiel de connaître l’entraxe de votre trottinette pour choisir le disque adapté.

Ces éléments doivent être pris en compte pour optimiser les performances et la sécurité du système de freinage de votre trottinette électrique. Assurez-vous de choisir un disque adapté à vos besoins spécifiques et conforme aux spécifications de votre modèle de trottinette.

Hydraulique ou Mécanique : Choisir sa commande de frein à disque

Le choix entre un frein à disque hydraulique et un frein à disque mécanique est une décision importante qui dépend de plusieurs facteurs, notamment du budget de l’utilisateur et de ses habitudes de conduite.

Frein à disque hydraulique

  • Puissance et confort : Les freins à disque hydrauliques offrent une puissance de freinage supérieure et une sensation plus agréable à l’usage. Leur capacité à doser précisément la force de freinage est particulièrement appréciée dans les situations de conduite délicates.
  • Moins de maintenance : Bien qu’ils nécessitent une purge occasionnelle du liquide de frein, les freins hydrauliques demandent globalement moins de réglages que les systèmes mécaniques, grâce à leur conception sans câble susceptible de s’étirer.
  • Coût initial plus élevé : Le principal inconvénient des freins hydrauliques est leur prix. Ils sont généralement plus coûteux à l’achat, ce qui peut être un facteur décisif pour les cyclistes soucieux de leur budget.

Frein à disque mécanique

  • Accessibilité économique : Moins chers que les modèles hydrauliques, les freins à disque mécaniques sont une option plus accessible pour ceux qui ont un budget limité.
  • Exigences d’entretien : Comme les freins à patin classiques, les freins mécaniques nécessitent des réglages réguliers pour compenser l’étirement des câbles et l’usure générale. Cette maintenance régulière peut être un désavantage pour ceux qui ne souhaitent pas s’engager dans un entretien fréquent.
  • Performance de freinage : Bien que très fonctionnels, les freins mécaniques sont généralement moins efficaces que les hydrauliques, surtout sous forte sollicitation ou conditions météorologiques défavorables.

Le choix entre hydraulique et mécanique dépendra donc de la préférence personnelle pour le type de freinage, du budget disponible, ainsi que de l’engagement en termes de temps et d’effort pour l’entretien du système de freinage.

Les plaquettes de frein pour trottinette électrique

Plaquettes de frein Elvedes organiques Magura MT 5/7

Les plaquettes de frein sont des éléments essentiels du système de freinage, jouant un rôle direct dans l’efficacité et la sécurité du freinage. Elles se composent de deux parties principales :

Garnitures

  • Fonction : Les garnitures sont la partie des plaquettes de frein qui entre en contact direct avec le disque de frein. Lorsque le frein est actionné, ces garnitures sont pressées contre le disque, créant la friction nécessaire pour ralentir ou arrêter la trottinette.
  • Matériaux : Elles sont généralement fabriquées à partir de matériaux composites qui peuvent inclure des métaux, des céramiques, et d’autres composants conçus pour maximiser la friction, minimiser l’usure, et résister aux hautes températures générées par le freinage.

Supports de plaquette

  • Rôle : Les supports de plaquettes sont la partie en contact avec les pistons de l’étrier. Ils servent non seulement de base pour les garnitures mais aussi aident à l’évacuation de la chaleur générée lors du freinage.
  • Matériaux : Pour une meilleure évacuation de la chaleur, les supports sont généralement en acier ou en aluminium. Ces matériaux sont choisis pour leur capacité à conduire efficacement la chaleur loin des garnitures, réduisant ainsi le risque de surchauffe et de fading des freins.

Importance de la qualité des plaquettes

La performance des plaquettes de frein à disque est cruciale pour la sécurité globale de la trottinette électrique. Des plaquettes de haute qualité garantissent non seulement un freinage efficace et régulier mais aussi une usure minimale du système. Il est donc important de choisir des plaquettes adaptées à votre usage spécifique et de les remplacer régulièrement pour maintenir une performance optimale du système de freinage.

Les adaptateurs d’étrier pour trottinette électrique

Adaptateur étrier Magura QM 12

Les adaptateurs d’étrier jouent un rôle crucial dans le montage des systèmes de freinage à disque sur les trottinettes électriques. Ils assurent la compatibilité entre l’étrier de frein et le châssis de la trottinette, en fonction des différents standards de fixation et des tailles de disque.

Fonction des adaptateurs

  • Compatibilité de montage : Les adaptateurs permettent de fixer des étriers conçus selon un standard spécifique au châssis de trottinettes qui peuvent avoir des configurations différentes. Cela est essentiel pour garantir que l’étrier est correctement aligné avec le disque de frein, évitant ainsi un usure prématurée et optimisant la performance du freinage.
  • Adaptation à la taille des disques : En plus de permettre différentes configurations de montage, les adaptateurs peuvent aussi être utilisés pour monter des disques de frein de tailles différentes que celle d’origine prévue par le châssis. Cela offre une flexibilité aux utilisateurs qui souhaitent améliorer la capacité de freinage de leur trottinette en installant un disque plus grand.

Choix de l’adaptateur

Le choix de l’adaptateur approprié dépend de plusieurs facteurs :

  • Type de fixation de l’étrier : Les étriers peuvent être conçus pour des fixations à plat ou en postmount, et l’adaptateur choisi doit correspondre à ces spécifications.
  • Taille du disque : Il est important de sélectionner un adaptateur qui correspond à la taille du disque que vous souhaitez utiliser. Utiliser un disque plus grand peut nécessiter un adaptateur spécifique qui repositionne l’étrier pour qu’il s’aligne correctement avec le nouveau disque.

Installation d’un frein à disque de trottinette

Lorsque vous travaillez sur le système de freinage de votre trottinette électrique, il est crucial de suivre certaines mesures de sécurité pour protéger votre santé et assurer un travail propre et sûr.

Importance du port d’équipement de protection

  • Tablier : Le port d’un tablier est recommandé pour protéger vos vêtements et votre peau contre les éclaboussures et les contacts avec des substances potentiellement irritantes ou corrosives, telles que l’huile de frein.
  • Gants : Utiliser des gants de protection est essentiel lors de la manipulation de l’huile de frein, en particulier l’huile synthétique, qui peut être particulièrement agressive pour la peau. Les gants préviennent les risques d’irritation cutanée et d’autres dommages dermatologiques.

Manipulation de l’huile de frein

  • Précautions avec l’huile de frein : L’huile de frein peut non seulement irriter la peau mais également causer des dommages à long terme si elle est manipulée sans précautions adéquates. Il est important de toujours travailler dans un espace bien ventilé et d’éviter tout contact avec les yeux et la bouche.
  • Nettoyage : En cas de contact accidentel, il est conseillé de laver la zone touchée immédiatement avec de l’eau et du savon pour minimiser l’irritation et d’autres effets.

Recommandations supplémentaires

  • Suivi des instructions : Assurez-vous de suivre les instructions du fabricant ou les guides professionnels lors du montage ou de l’entretien des freins à disque. Une installation incorrecte peut compromettre la sécurité du freinage.
  • Consultation professionnelle : Si vous n’êtes pas certain de votre capacité à effectuer l’installation ou l’entretien de manière sûre et efficace, il est recommandé de consulter un professionnel.

Monter un frein à disque hydraulique pour trottinette électrique

Le montage d’un système de frein à disque hydraulique sur une trottinette électrique nécessite de suivre attentivement une série d’étapes. Voici un guide détaillé pour vous aider dans cette procédure :

Étape 1 : Monter le disque sur la roue

Référez-vous au chapitre “Remplacer un disque de frein” pour les instructions détaillées sur la fixation du disque à la roue.

Étape 2 : Positionner la roue sur le bras de suspension

Installez la roue équipée du disque de frein sur le châssis de la trottinette, en la fixant solidement au bras de suspension.

Étape 3 : Fixer le levier de frein

Mettez en place le nouveau levier de frein fourni avec le kit de freinage. Assurez-vous qu’il est bien accessible et confortable à utiliser.

Étape 4 : Installer la durite

Faites passer la durite le long du deck de la trottinette jusqu’à atteindre le support d’étrier, en veillant à éviter toute torsion ou pincement.

Étape 5 : Positionner l’adaptateur (si nécessaire)

  • Si votre montage nécessite un adaptateur pour l’étrier, installez-le conformément aux instructions fournies dans la section “Les adaptateurs d’étrier”.
  • Fixez les vis de l’adaptateur mais ne serrez pas complètement; le serrage final se fera plus tard.

Étape 6 : Monter l’étrier

  • Installez l’étrier sur le cadre ou la fourche de la trottinette. Assurez-vous qu’il est aligné correctement avec le disque de frein.
  • Serrez légèrement les fixations pour maintenir l’étrier en place.

Étape 7 : Fixer la durite

  • Utilisez des passe-durites pour sécuriser la durite le long du châssis de la trottinette. Si votre modèle n’en dispose pas, fixez fermement la durite au châssis pour éviter tout mouvement excessif.

Étape 8 : Raccourcir la durite si nécessaire

Référez-vous au chapitre “Couper une durite de frein” pour ajuster la longueur de la durite selon les besoins de votre installation.

Étape 9 : Centrer l’étrier sur le disque

  • Suivez les instructions du paragraphe “Centrer l’étrier” pour ajuster la position de l’étrier de manière à ce qu’il ne touche pas le disque en tournant.
  • Une fois l’étrier correctement positionné, serrez au couple les fixations de l’étrier et de l’adaptateur pour sécuriser l’ensemble.

Monter un frein à disque mécanique sur une trottinette électrique

Le montage d’un frein à disque mécanique sur une trottinette électrique comprend plusieurs étapes cruciales. Bien que similaire au système hydraulique pour certains aspects, il diffère principalement par l’utilisation d’une commande par câble. Voici les étapes à suivre :

Étape 1 : Monter le disque sur la roue

Référez-vous au chapitre “Remplacer un disque de frein” pour les instructions sur la fixation du disque à la roue.

Étape 2 : Positionner la roue sur le bras de suspension

Installez la roue équipée du disque de frein sur le châssis de la trottinette, fixant solidement la roue au bras de suspension.

Étape 3 : Mettre en place l’adaptateur (si besoin)

  • Si votre montage requiert un adaptateur pour l’étrier, installez-le selon les instructions de la section “Les adaptateurs d’étrier”.
  • Fixez les vis de l’adaptateur, mais ne serrez pas complètement; le serrage final se fera après le positionnement final de l’étrier.

Étape 4 : Monter l’étrier

  • Installez l’étrier sur le châssis, en vous assurant qu’il est correctement aligné avec le disque de frein.
  • Serrez légèrement pour maintenir l’étrier en place, sans appliquer de force excessive.

Étape 5 : Installer le câble et la gaine

  • Commencez par passer le câble dans le levier de frein, puis guidez-le à travers la gaine jusqu’à l’étrier.
  • Desserrez les molettes de réglage au maximum, puis resserrez-les de deux tours.
  • Tendez le câble et serrez la vis de serrage pour fixer le câble à l’étrier.
  • Vérifiez la course du levier de frein et ajustez si nécessaire à l’aide de la molette de réglage pour obtenir la tension désirée.

Étape 6 : Centrer l’étrier sur le disque

  • Suivez les directives du paragraphe “Centrer l’étrier” pour ajuster précisément la position de l’étrier afin qu’il ne touche pas le disque en tournant.
  • Une fois l’étrier correctement positionné, serrez au couple les fixations de l’étrier et de l’adaptateur pour sécuriser l’ensemble.

Inversion du banjo sur les étriers Magura

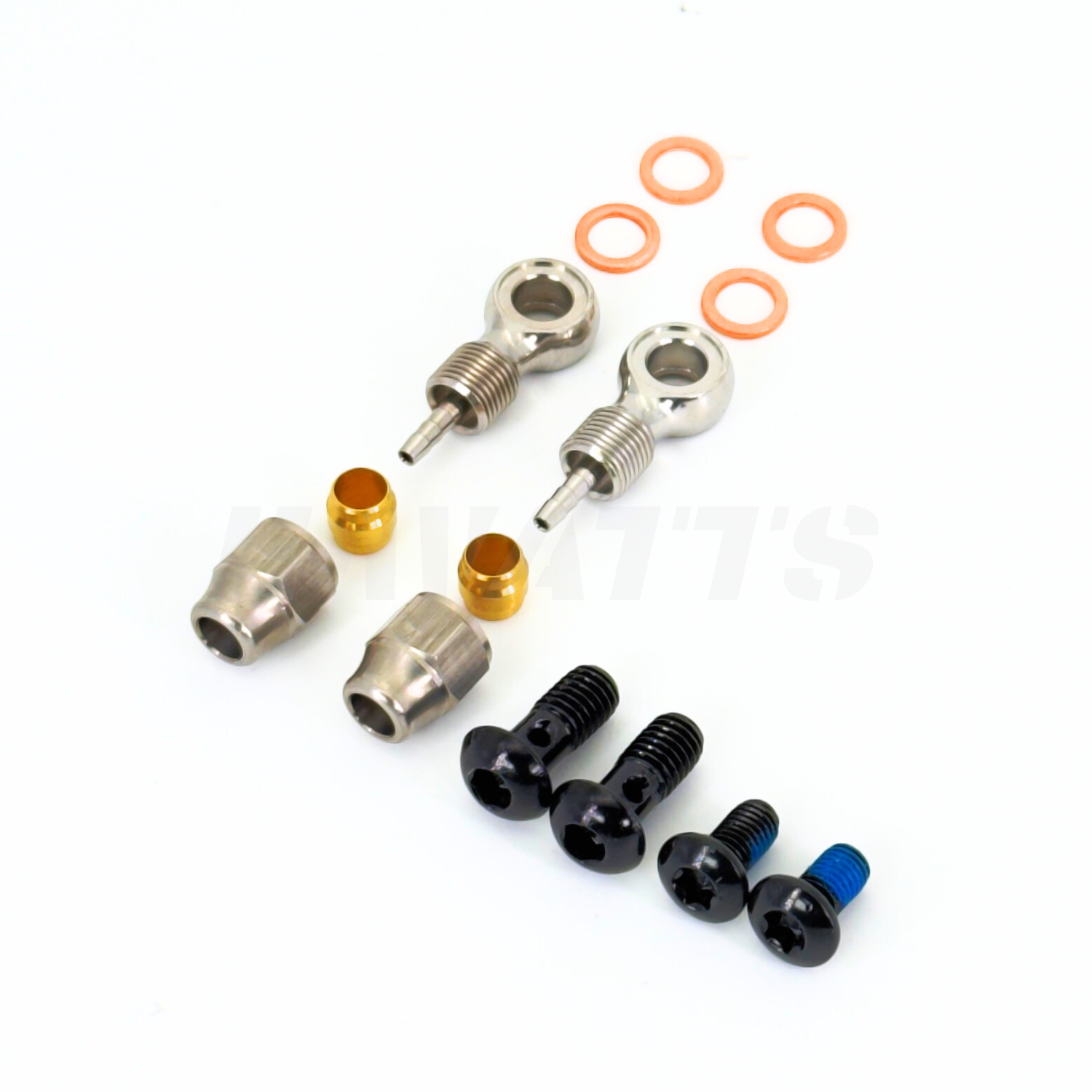

Hydro Parts Kit 2 Elvedes

Lors de l’installation des freins hydrauliques Magura sur une trottinette, il peut être nécessaire d’inverser le banjo, la pièce qui relie la durite au corps de l’étrier, pour optimiser le routage de la durite et éviter le frottement contre la jante ou le pneu. Voici comment procéder efficacement :

Importance de l’inversion du banjo

  • Meilleur routage de la durite : Inverser le banjo permet de diriger la durite de façon plus ergonomique et sécuritaire, réduisant les risques d’accrochage et d’usure par frottement contre des composants en mouvement.
  • Préservation des composants : Cela évite l’usure prématurée de la durite, qui peut être causée par le frottement contre la jante ou le pneu, assurant ainsi une plus grande longévité et une meilleure fiabilité du système de freinage.

Matériel nécessaire

  • Hydro parts kit 2 d’Elvedes : Ce kit est spécifiquement conçu pour les ajustements et les modifications des systèmes de freinage hydrauliques, y compris l’inversion du banjo sur les étriers Magura. Il contient tous les composants nécessaires pour effectuer cette modification en toute sécurité.

Étapes pour l’inversion du banjo

  1. Démontage de l’étrier :
    • Assurez-vous que la trottinette est stable et que le système de freinage est dépressurisé.
    • Retirez l’étrier de son montage pour accéder facilement au banjo.
  2. Retrait du banjo :
    • Utilisez les outils appropriés pour déconnecter délicatement le banjo de l’étrier. Faites attention de ne pas endommager les joints toriques ou les raccords.
  3. Inversion du banjo :
    • Reconfigurez le banjo pour qu’il pointe dans la direction opposée, ce qui permettra de rerouter la durite de manière optimale.
  4. Réinstallation du banjo et de l’étrier :
    • Reconnectez le banjo à l’étrier, en vous assurant que toutes les connexions sont sécurisées et étanches.
    • Remontez l’étrier sur la trottinette, en suivant les instructions du fabricant pour le serrage et l’alignement.
  5. Vérification et test :
    • Vérifiez toutes les connexions pour vous assurer qu’elles sont bien serrées et qu’il n’y a pas de fuites.
    • Testez le freinage à faible vitesse pour vous assurer que tout fonctionne correctement et que la durite ne frotte contre aucun composant.

Rodage des plaquettes de frein

Le rodage des plaquettes de frein est une étape essentielle pour optimiser la performance de freinage de votre trottinette électrique neuve. Ce processus permet d’éliminer un film fin présent sur la surface des plaquettes, améliorant ainsi progressivement la qualité du freinage.

Importance du rodage

Le rodage assure que vos freins délivrent toute leur puissance et fonctionnent de manière efficace et silencieuse. Sans un rodage approprié, les plaquettes peuvent ne pas freiner correctement et générer des bruits indésirables.

Instructions pour le rodage

  1. Choix du terrain : Choisissez un terrain plat ou une faible pente pour effectuer le rodage.
  2. Technique de rodage : Effectuez une série de freinages progressifs et brefs, en évitant de bloquer la roue. Il est important de ne pas réaliser de freinages longs et légers, car cela pourrait ne pas produire l’effet abrasif nécessaire pour bien roder les plaquettes.
  3. Procédure détaillée :
    • Première série de freinages : Effectuez 20 à 30 freinages à une allure modérée, environ 20 km/h. Ces freinages doivent être suffisamment forts pour ralentir la trottinette mais sans bloquer la roue.
    • Pause de refroidissement : Après la première série de freinages, laissez refroidir le système de frein pendant environ 15 minutes. Cela permet d’éviter la surchauffe des plaquettes et du disque, ce qui pourrait compromettre le processus de rodage.
    • Deuxième série de freinages : Réalisez ensuite 10 freinages à une allure plus élevée, environ 30 km/h. Ces freinages doivent être plus appuyés pour finaliser le rodage des plaquettes.

Rodage individuel

Il est recommandé de procéder au rodage d’un frein à la fois pour assurer une usure uniforme et optimiser le processus. En rodant les freins individuellement, vous vous assurez que chaque système est correctement préparé pour offrir les meilleures performances possibles.

L’entretien du frein à disque de trottinette

Kit de purge frein hydraulique Magura

Comment purger ses freins à disque

Purge par débordement pour la plupart des freins

La purge des freins est cruciale pour enlever l’air du circuit hydraulique, permettant ainsi de conserver un freinage efficace et réactif.

Matériel nécessaire:

  • Kit de purge avec seringues
  • Cale de purge (souvent jaune, fournie avec les kits de freins)
  • Chiffons propres
  • Démonte-pneu ou levier écarte plaquette
  • Dégraissant pour frein

Étapes de la purge:

  1. Préparation:
    • Enlevez la roue.
    • Écartez les plaquettes de frein à l’aide d’un levier écarte-plaquette ou d’un démonte-pneu, en faisant attention de ne pas les endommager.
    • Retirez la goupille ou la vis de fixation des plaquettes.
    • Enlevez les plaquettes de frein et placez la cale de purge dans l’étrier pour éviter que l’huile ne contamine les plaquettes ou le disque.
  2. Installation du kit de purge:
    • Positionnez le levier de frein à l’horizontale.
    • Placez un chiffon sous la vis de purge du levier pour capturer tout débordement d’huile.
    • Dévissez la vis de purge du levier, faites attention au joint, et fixez une seringue sans piston du kit de purge.
  3. Purge de l’étrier:
    • Protégez l’étrier avec un chiffon propre.
    • Connectez une seringue remplie d’huile neuve sur le téton de purge de l’étrier.
    • Dévissez légèrement (1/2 tour) la vis de purge de l’étrier.
    • Tirez sur le piston de la seringue du bas pour aspirer un peu de liquide et ainsi éliminer la bulle d’air initiale.
    • Poussez doucement le liquide vers le haut pour remplir la seringue du levier, veillant à ne pas introduire d’air dans le système.
  4. Finalisation de la purge:
    • Serrez la vis de purge de l’étrier à un couple de 4 à 6 Nm.
    • Déconnectez la seringue, placez un doigt sur l’ouverture pour éviter la perte de liquide, puis dévissez.
    • Vérifiez le niveau d’huile, qui doit être au ras du filetage de la vis de purge du levier.
    • Revissez la vis de purge du levier à un couple de 0,5 à 1 Nm.
  5. Vérification et nettoyage:
    • Vérifiez la course du levier; le freinage doit se sentir ferme.
    • Retirez la cale de purge, nettoyez les zones exposées avec un dégraissant pour frein.
    • Lavez vos mains avant de manipuler les plaquettes et les disques pour éviter la contamination.
    • Remettez les plaquettes, replacez la goupille ou la vis, et serrez à un couple de 3 Nm.
    • Réinstallez la roue.

Purge pour remplacer l’huile du circuit de frein

Huile de frein minérale rouge Elvedes

Si l’huile est vieille ou sale (couleur foncée), il peut être nécessaire de purger complètement le système pour remplacer l’huile. Chassez l’ancienne huile par de l’huile neuve, en suivant les mêmes étapes, et récupérez l’ancienne huile pour la déposer dans un centre de recyclage.

Centrer l’étrier sur le disque de frein

Un étrier correctement centré garantit que les plaquettes de frein exercent une pression égale de chaque côté du disque, évitant ainsi les bruits de frottement et augmentant l’efficacité du freinage. Voici comment procéder :

Centrage initial de l’étrier

  1. Desserrer l’étrier : Commencez par desserrer les vis qui fixent l’étrier au cadre ou à la fourche, juste assez pour permettre à l’étrier de bouger librement.
  2. Maintenir le levier de frein appuyé : Appuyez sur le levier de frein correspondant pour rapprocher les plaquettes autour du disque. Cela permet de positionner automatiquement l’étrier au centre du disque.
  3. Resserrer l’étrier : Tout en maintenant le levier de frein appuyé, resserrez les vis de l’étrier. Ceci devrait aligner l’étrier de manière à ce que le disque soit centré entre les plaquettes.

Cette méthode peut être suffisante si votre étrier est neuf et que les plaquettes sont uniformément usées. Cependant, pour un étrier plus ancien ou après le remplacement des plaquettes, un ajustement manuel peut être nécessaire pour un centrage parfait.

Ajustement manuel pour le centrage

  1. Desserrer une vis d’étrier : Si après un premier centrage, l’étrier nécessite des ajustements, desserrez légèrement une des vis fixant l’étrier.
  2. Ajuster la position de l’étrier : Modifiez manuellement la position de l’étrier en le déplaçant légèrement pour assurer que le disque est exactement au centre des plaquettes. Vérifiez visuellement l’espacement entre chaque plaquette et le disque pour qu’il soit uniforme des deux côtés.
  3. Resserrer la vis : Une fois l’étrier correctement positionné, resserrez la vis.
  4. Répéter si nécessaire : Si l’autre côté de l’étrier nécessite également un ajustement, répétez l’opération avec l’autre vis.

Serrage final

  • Serrage au couple : Il est essentiel de serrer les vis de l’étrier au couple recommandé pour éviter tout desserrage ou déplacement ultérieur. Vérifiez toujours les spécifications du fabricant pour les recommandations précises.

Remplacer et entretenir les plaquettes de frein

Le remplacement régulier des plaquettes de frein est essentiel pour maintenir une efficacité optimale de freinage. Voici les étapes à suivre pour changer les plaquettes et entretenir correctement le système :

Préparation

  1. Repousser les pistons : Utilisez un levier écarteur de plaquettes ou un démonte-pneu pour repousser doucement les pistons de l’étrier. Cela facilitera l’installation des nouvelles plaquettes.
  2. Retirer la goupille ou la vis de maintien : Dévissez ou retirez la goupille qui maintient les plaquettes en place.

Retrait des plaquettes

  1. Extraire les plaquettes : Retirez délicatement les plaquettes usées par le haut ou par le bas, selon le modèle de votre étrier. Faites attention de ne pas endommager les pistons ou l’étrier.

Nettoyage

  1. Nettoyer l’étrier : Utilisez un nettoyant spécifique pour freins pour éliminer toute graisse, poussière ou débris de l’étrier. Assurez-vous que l’étrier soit complètement propre avant de procéder à l’installation des nouvelles plaquettes.
  2. Dégraisser le disque : Nettoyez le disque avec un dégraissant adapté pour freins pour garantir que la surface soit propre et dénuée de toute contamination qui pourrait affecter la performance de freinage.
  3. Laver les mains : Avant de manipuler les nouvelles plaquettes ou de toucher le disque, lavez-vous les mains pour éviter de transférer des huiles ou saletés qui pourraient compromettre l’efficacité des freins.

Installation des nouvelles plaquettes

  1. Installer les plaquettes neuves : Placez les nouvelles plaquettes dans l’étrier, en veillant à correctement positionner le ressort entre elles si votre modèle en utilise.
  2. Positionner et serrer la goupille ou la vis : Remettez la goupille ou vissez la vis pour sécuriser les plaquettes dans l’étrier.

Réajustement et vérification

  1. Actionner le levier de frein : Appuyez plusieurs fois sur le levier de frein pour assurer que les plaquettes soient bien en place et pour éliminer tout jeu entre les plaquettes et le disque.

Conseil final

Attention : Ne freinez jamais lorsque les plaquettes sont retirées, et assurez-vous de réaliser un rodage des nouvelles plaquettes pour optimiser leur performance et durée de vie.

Remplacement et rodage d’un disque de frein

Le remplacement d’un disque de frein est une tâche essentielle pour maintenir la performance optimale de votre système de freinage. Les disques 6 trous suivent le standard international et nécessitent une attention particulière lors du montage pour éviter tout voilage.

Remplacement du disque

  1. Retirer l’ancien disque :
    • Dévissez les six vis Torx en suivant un motif en étoile. Cela permet de réduire le risque de déformation du disque pendant le démontage.
    • Desserrez chaque vis petit à petit pour éviter de créer une tension inégale sur le disque.
  2. Installer le nouveau disque :
    • Vérifiez le sens de rotation indiqué sur le disque. Assurez-vous de l’orienter correctement lors de l’installation.
    • Manipulez le disque par les bords pour éviter de salir ou de graisser la surface de freinage.
  3. Fixation du disque :
    • Positionnez les vis et commencez à les serrer légèrement pour maintenir le disque en place. Appliquez une petite quantité de frein filet bleu sur les filets des vis pour sécuriser le montage et prévenir le desserrage.
    • Serrez les vis en suivant un motif en étoile, serrant chaque vis d’un tour et demi progressivement jusqu’à atteindre le couple de serrage recommandé, généralement autour de 6 Nm. Vérifiez les spécifications du fabricant pour obtenir le couple exact.

Rodage du disque

  • Pour assurer un bon freinage, il est essentiel de roder le disque neuf. Le rodage permet d’enlever toute finition de surface résiduelle et de préparer le disque à interagir efficacement avec les plaquettes de frein. Suivez les instructions de rodage similaires à celles des plaquettes : effectuez plusieurs freinages progressifs sans bloquer la roue, sur un terrain plat ou en légère descente.

Surveillance et remplacement des plaquettes de frein

La maintenance des plaquettes de frein à disque est essentielle pour assurer la sécurité et l’efficacité de votre système de freinage. Voici comment identifier le moment approprié pour les remplacer et les conséquences d’une usure excessive.

Quand remplacer les plaquettes de frein ?

  • Épaisseur de la garniture : Les plaquettes de frein à disque doivent être remplacées lorsque l’épaisseur de la garniture atteint environ 0,5 mm. Il est crucial de ne pas attendre que le métal commence à frotter contre le disque, ce qui pourrait endommager d’autres composants du système de freinage.
  • Témoin d’usure : Certains modèles de plaquettes de frein sont équipés d’un témoin d’usure. Ce dispositif vous aide à déterminer facilement si les plaquettes doivent être remplacées sans avoir à mesurer manuellement leur épaisseur.

Conséquences de l’usure excessive des plaquettes

  • Freinage inefficace : Lorsque les plaquettes sont excessivement usées, leur capacité à freiner efficacement diminue, ce qui augmente les distances de freinage et peut mettre en danger le conducteur et les autres usagers de la route.
  • Dommages au disque : Si vous continuez à utiliser des plaquettes usées jusqu’à ce que les supports de plaquette (généralement en métal) frottent contre le disque, cela peut gravement endommager la surface du disque. Les disques abîmés doivent souvent être remplacés, ce qui augmente les coûts de maintenance.

Procédure de remplacement

  1. Inspection : Vérifiez régulièrement l’épaisseur de vos plaquettes de frein, surtout si vous entendez des bruits inhabituels lors du freinage.
  2. Remplacement : Si les plaquettes doivent être remplacées, assurez-vous d’acheter des plaquettes compatibles avec votre système de frein. Suivez les instructions de remplacement fournies par le fabricant ou consultez un professionnel pour une installation correcte.
  3. Rodage : Après le remplacement des plaquettes, n’oubliez pas de les roder comme décrit dans les instructions de votre système de frein pour optimiser leur performance.

Remplacement du disque de frein

Un disque de frein joue un rôle crucial dans la performance du système de freinage de votre trottinette électrique. Voici comment déterminer si un disque doit être remplacé et les étapes pour mesurer correctement son épaisseur.

Quand remplacer un disque de frein ?

  • Épaisseur limite : Un disque de frein doit être remplacé lorsque son épaisseur atteint ou descend en dessous de l’épaisseur limite spécifiée par le fabricant. Cette mesure préventive est essentielle pour maintenir l’efficacité du freinage et la sécurité du conducteur.

Mesure de l’épaisseur du disque

  1. Outils nécessaires : Utilisez un pied à coulisse, un outil de précision qui permet de mesurer l’épaisseur du disque avec exactitude.
  2. Procédure de mesure :
    • Retirez la roue de votre vélo ou trottinette.
    • Positionnez le pied à coulisse sur plusieurs points autour du disque pour obtenir une mesure précise de son épaisseur.
    • Assurez-vous de mesurer à différents endroits car le disque peut s’user de manière inégale.

Considérations spécifiques

  • Spécifications du fabricant : Pour un disque de marque Shimano, l’épaisseur limite est généralement de 1,5 mm. Il est crucial de consulter le manuel du fabricant ou ses recommandations en ligne pour connaître l’épaisseur limite spécifique à votre modèle de disque.
  • Autres marques : Si vous utilisez un disque d’une autre marque, vérifiez les spécifications auprès du fabricant pour connaître l’épaisseur minimale autorisée. Cette information est souvent disponible sur leur site web ou dans la documentation technique fournie avec le disque.

Remplacement du disque

  • Si vous constatez que l’épaisseur du disque est inférieure à la limite recommandée, il est temps de le remplacer pour maintenir la performance optimale de votre système de freinage.
  • L’installation d’un nouveau disque nécessite de la précision. Si vous n’êtes pas sûr de votre capacité à effectuer le remplacement, il est conseillé de faire appel à un professionnel.

Nettoyage des plaquettes de frein et du disque

Nettoyant freins à disque Elvedes

Nettoyage efficace

  1. Retrait de la roue : Commencez par retirer la roue de votre véhicule pour accéder facilement au système de freinage.
  2. Démontage des plaquettes de frein : Retirez les plaquettes de l’étrier. Faites attention de ne pas toucher les surfaces de friction avec les doigts.
  3. Nettoyage des plaquettes et du disque :
    • Utilisez un nettoyant spécifique pour frein à disque ou de l’acétone. Ces produits ne laissent pas de résidus gras et sont efficaces pour dissoudre les contaminants.
    • Appliquez le nettoyant sur les plaquettes et le disque, puis essuyez-les soigneusement avec un chiffon propre. Frottez bien pour enlever toute trace de saleté ou de graisse.
  4. Réassemblage :
    • Remontez les plaquettes dans l’étrier.
    • Replacez la roue sur votre véhicule.

Déglaçage des plaquettes de frein

  • Identification du glaçage : Le glaçage apparaît sous forme d’une couche brillante sur la garniture des plaquettes, souvent causée par des freinages prolongés et doux.
  • Déglaçage :
    • Utilisez une feuille de papier de verre fin. Posez le papier sur une surface plane.
    • Frottez les plaquettes sur le papier de verre sans appuyer fortement, juste assez pour enlever la couche brillante.
    • Assurez-vous que la surface de la garniture est devenue mate et uniforme.

Précautions

  • Attention aux produits de nettoyage : Évitez d’utiliser des produits comme le White Spirit, l’alcool à brûler, le WD-40, ou des dégrippants, car ils peuvent laisser une pellicule grasse qui réduira l’efficacité du freinage.
  • Manipulation des plaquettes : Toujours manipuler les plaquettes par les côtés pour éviter de contaminer la surface de friction avec les huiles de la peau.

Choix de l’huile de frein selon le fabricant

Types d’huile de frein

  1. Huile minérale :
    • Fabricants : Des marques comme Nutt, Zoom et Magura recommandent l’utilisation d’huile minérale pour leurs systèmes de freinage.
    • Caractéristiques : L’huile minérale ne détériore pas les joints en caoutchouc et est moins corrosive que les huiles synthétiques. Elle est souvent préférée pour ses qualités de non-toxicité et de stabilité chimique.
  2. Huile synthétique (DOT 5.1) :
    • Fabricants : Hope préconise l’utilisation de l’huile synthétique, spécifiquement du DOT 5.1, pour ses systèmes de freinage.
    • Caractéristiques : Le DOT 5.1 est connu pour sa haute performance à des températures extrêmes et sa capacité à résister à l’absorption d’eau, ce qui réduit le risque de formation de bulles d’air à haute température.

Importance du respect des préconisations du fabricant

  • Compatibilité des matériaux : Chaque système de frein est conçu avec des matériaux spécifiques qui peuvent être compatibles uniquement avec un certain type d’huile. L’utilisation d’un type d’huile non recommandé peut causer des dommages aux joints et autres composants internes.
  • Performance de freinage : L’efficacité de vos freins dépend fortement du type d’huile utilisé. Utiliser l’huile incorrecte peut réduire la performance de freinage et augmenter les risques d’accident.
  • Garantie : Utiliser une huile non approuvée par le fabricant peut annuler la garantie de vos freins.

Conseils pratiques

  • Consultez le manuel : Avant de procéder à l’entretien de vos freins, consultez toujours le manuel d’utilisation ou les recommandations du fabricant pour confirmer le type d’huile recommandé.
  • Étiquetage et achat : Achetez de l’huile de frein directement auprès de fournisseurs réputés et assurez-vous que l’étiquetage correspond aux spécifications de votre système de freinage.

Bruits lors du freinage

  • Inspection visuelle : Vérifiez régulièrement l’état des disques et des plaquettes pour détecter tout signe d’usure ou de contamination.
  • Vérification des fuites : Pour les systèmes hydrauliques, inspectez les conduites et les connexions pour s’assurer qu’il n’y a pas de fuites de fluide de frein, qui pourraient également contribuer à des problèmes de freinage.

Conseils supplémentaires

  • Utilisez des plaquettes et des disques de qualité : Les composants de haute qualité peuvent réduire les bruits et améliorer la performance de freinage.
  • Consultez un professionnel : Si les problèmes persistent malgré vos efforts de nettoyage et d’ajustement, il est conseillé de faire examiner le système par un spécialiste.

Laisser un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Partager cet article:

Articles Similaires

    Votre panier
    Votre panier est videRetourner sur le site
      Calculate Shipping
