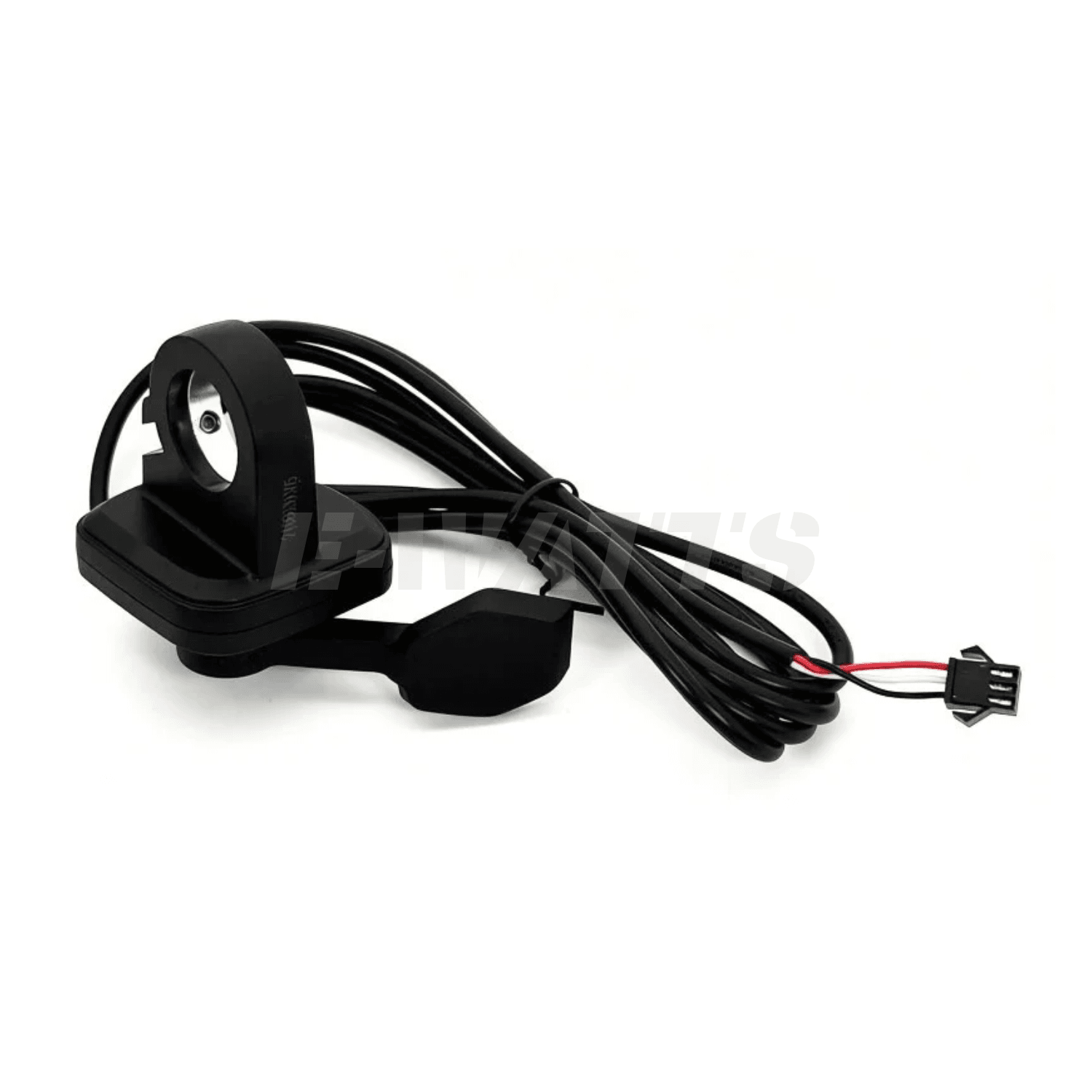

Accélérateur Gâchette pouce type Quad connecteur JST

Description de l'Accélérateur Gâchette Pouce Type Quad JST

L'accélérateur gâchette pouce type Quad est une pièce de remplacement conçue pour les trottinettes électriques équipées d'un connecteur JST 3 broches. Son câble d'une longueur de 1,5 mètre offre une course suffisante pour cheminer proprement jusqu'au contrôleur, quelle que soit la configuration du guidon ou du pont de votre trottinette. Le format « gâchette pouce » implique une activation par pression du pouce vers le bas ou vers l'avant — à distinguer du format « tournant » (type accélérateur de moto) et du format « poussoir » : vérifiez le type d'accélérateur monté d'origine sur votre machine avant commande.

La défaillance d'un accélérateur se manifeste généralement par une perte de signal intermittente, un départ brusque non contrôlé, ou une absence totale de réponse à la sollicitation. Ces symptômes sont le plus souvent liés à l'usure du capteur à effet Hall interne ou à une rupture de câble au niveau du connecteur. Le remplacement par cet accélérateur remet le circuit de commande dans un état fonctionnel sans intervention sur le contrôleur.

Le connecteur JST 3 pins est un standard répandu sur une grande partie des trottinettes électriques d'entrée et de milieu de gamme. Les 3 broches correspondent respectivement à l'alimentation (généralement 5 V), la masse, et le signal de sortie du capteur Hall vers le contrôleur. Avant commande, il est impératif de vérifier non seulement le type de connecteur, mais également sa polarité : un branchement inversé peut endommager le capteur ou le contrôleur.

Caractéristiques de l'Accélérateur Gâchette Pouce Type Quad JST

• Type : gâchette pouce (type Quad)
• Type de connecteur : JST 3 pins
• Longueur de câble : 1,5 mètre

Avantages de l'Accélérateur Gâchette Pouce Type Quad JST

Le câble de 1,5 mètre permet un cheminement sans tension ni coude serré depuis le guidon jusqu'au contrôleur, même sur les trottinettes dont le boîtier électronique est logé bas dans le pont. Cela réduit le risque de rupture prématurée du câble par fatigue mécanique au niveau des points de flexion.

Le connecteur JST 3 pins est enfichable directement sur les contrôleurs utilisant ce standard, sans nécessiter de soudure ni d'adaptation : le remplacement reste à la portée d'un entretien courant. La conception en gâchette pouce type Quad conserve l'ergonomie d'origine pour les trottinettes équipées de ce format, évitant toute modification du poste de pilotage.

Compatibilité de l'Accélérateur Gâchette Pouce Type Quad JST

Cet accélérateur est compatible avec les trottinettes électriques équipées d'un connecteur JST 3 pins côté contrôleur et acceptant un accélérateur de type gâchette pouce. Il convient à un large éventail de modèles d'entrée et de milieu de gamme utilisant ce standard de connectique. La compatibilité est toutefois conditionnée à deux critères cumulatifs : le type de connecteur (JST 3 pins, à ne pas confondre avec un JST 2 pins ou un connecteur XH/PH de même apparence visuelle mais de pas différent) et le type de capteur attendu par le contrôleur (capteur à effet Hall 5 V, configuration la plus courante pour ce format).

Pour identifier votre connecteur, localisez le câble de votre accélérateur actuel jusqu'à son point de raccordement sur le contrôleur ou le faisceau principal : comptez le nombre de fils et vérifiez le boîtier du connecteur. Un connecteur JST 3 pins présente 3 fils et un boîtier plastique avec un ergot de verrouillage latéral. En cas de doute, contactez notre support avant commande.

Montage de l'Accélérateur Gâchette Pouce Type Quad JST

1. Mettez la trottinette hors tension et débranchez la batterie avant toute intervention.
2. Dévissez le collier ou desserrez le serrage qui maintient l'accélérateur d'origine sur le guidon.
3. Débranchez le connecteur JST 3 pins de l'accélérateur d'origine en appuyant sur l'ergot de verrouillage avant de tirer — ne tirez jamais sur le câble seul.
4. Notez ou photographiez la disposition des fils (couleurs et ordre des broches) avant déconnexion afin de vérifier la correspondance avec le nouvel accélérateur.
5. Connectez le nouvel accélérateur en alignant les broches dans le même ordre ; le connecteur JST doit s'emboîter avec un clic franc.
6. Glissez la gâchette sur le guidon à l'emplacement souhaité et serrez le collier de fixation sans excès pour ne pas déformer le corps de la gâchette.
7. Cheminez le câble le long du guidon et du cadre en évitant tout coude inférieur à 90° et tout point de frottement ; fixez-le avec des colliers de câble.
8. Rebranchez la batterie, mettez sous tension et testez la progressivité de l'accélérateur avant toute mise en circulation.
